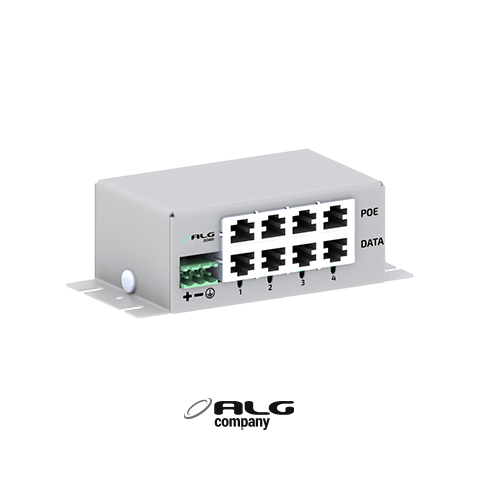

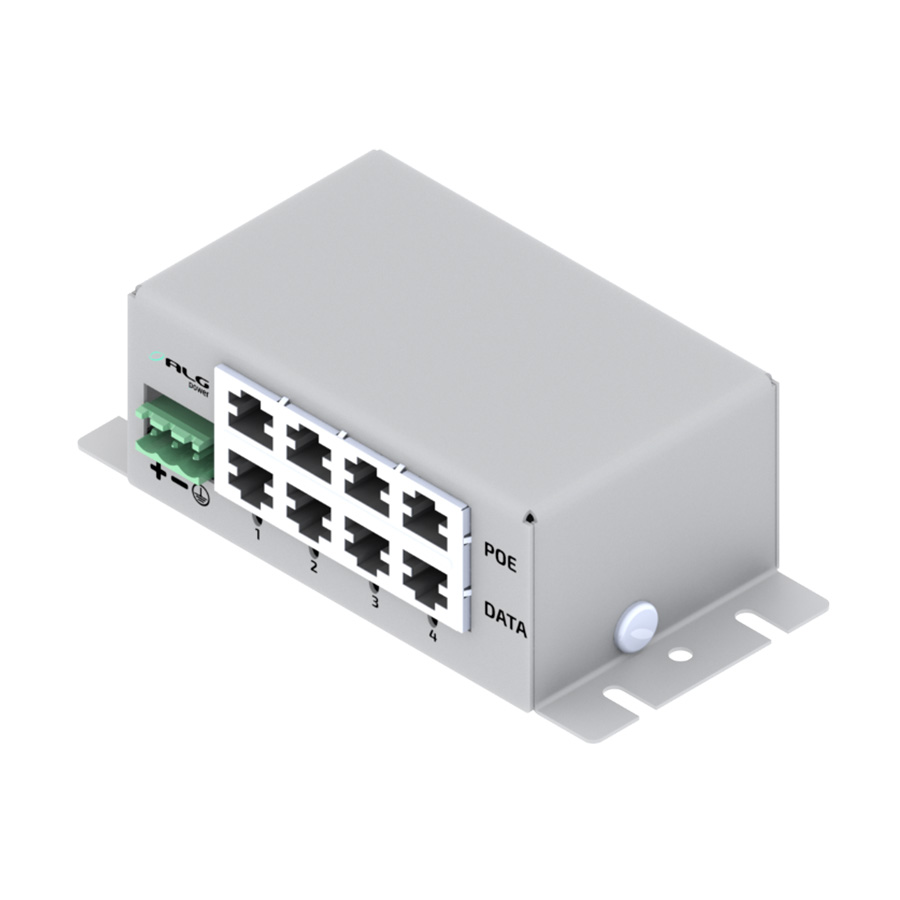

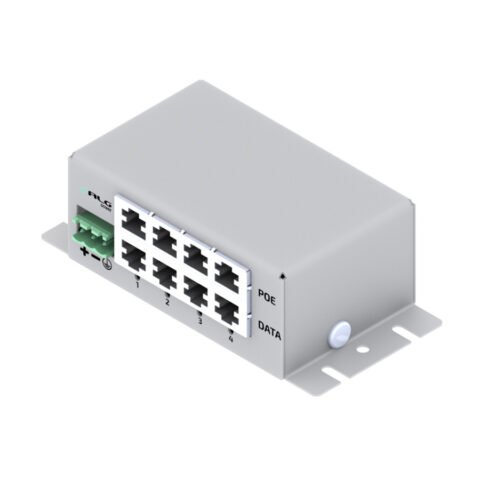

INJETOR PATCH PANEL POE GIGABIT 4 PORTAS 1U FIXAÇÃO PAINEL

Utilizado para trafegar dados e energia Gigabit em um mesmo cabo Ethernet. Permite ligar até 4 equipamentos que utilizam alimentação padrão PoE, com apenas uma fonte nobreak. Pode ser alimentado com uma tensão nominal de 12 a 58Vdc. Possui conectores RJ45 blindados e sistema de proteção individual por porta com corrente máxima de 1A.

Instalação:

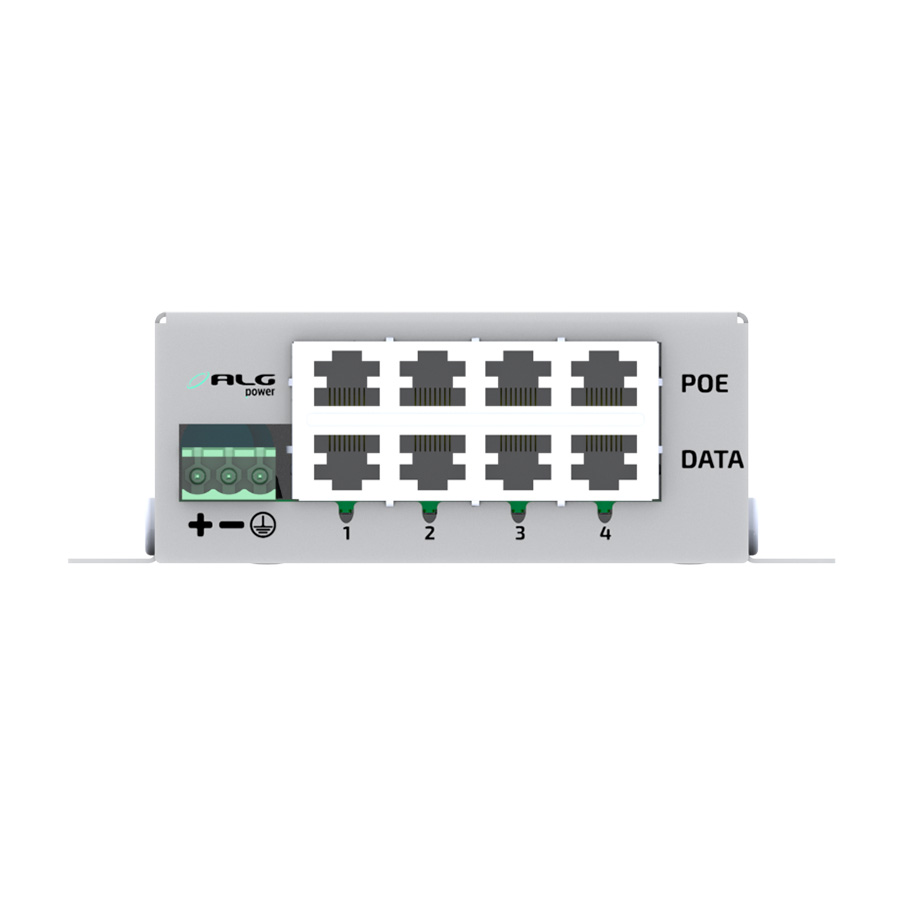

As portas na parte superior são as saídas de energia + dados, em que é conectado o equipamento a ser alimentado. A parte inferior é onde entram os dados em que tipicamente é ligado o switch. A energia é enviada pelos pinos 4, 5 e 7,8 do RJ45.
O esquema de ligação detalhado pode ser visto abaixo:
-Par de dados A nos pinos 1 e 2 do RJ45;
-Par de dados B nos pinos 3 e 6 do RJ45;
-Par de dados C mais Tensão Positiva nos pinos 4 e 5 do RJ45;
-Par de dados D mais Tensão Negativa nos pinos 7 e 8 do RJ45;
