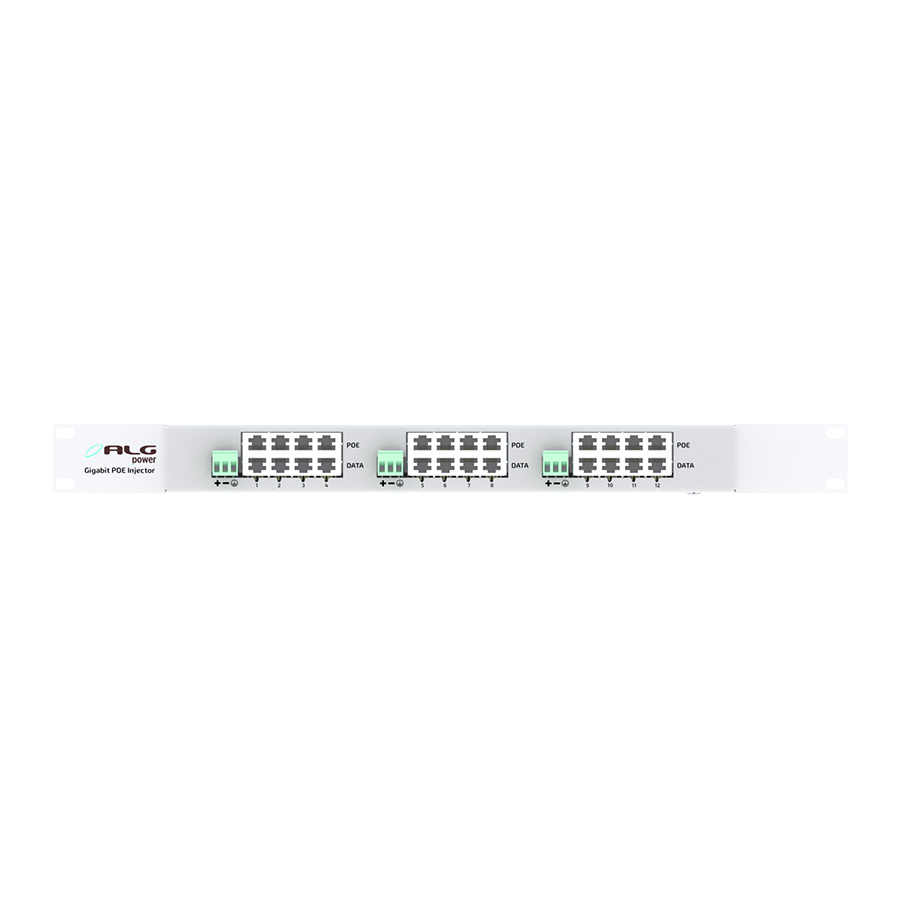

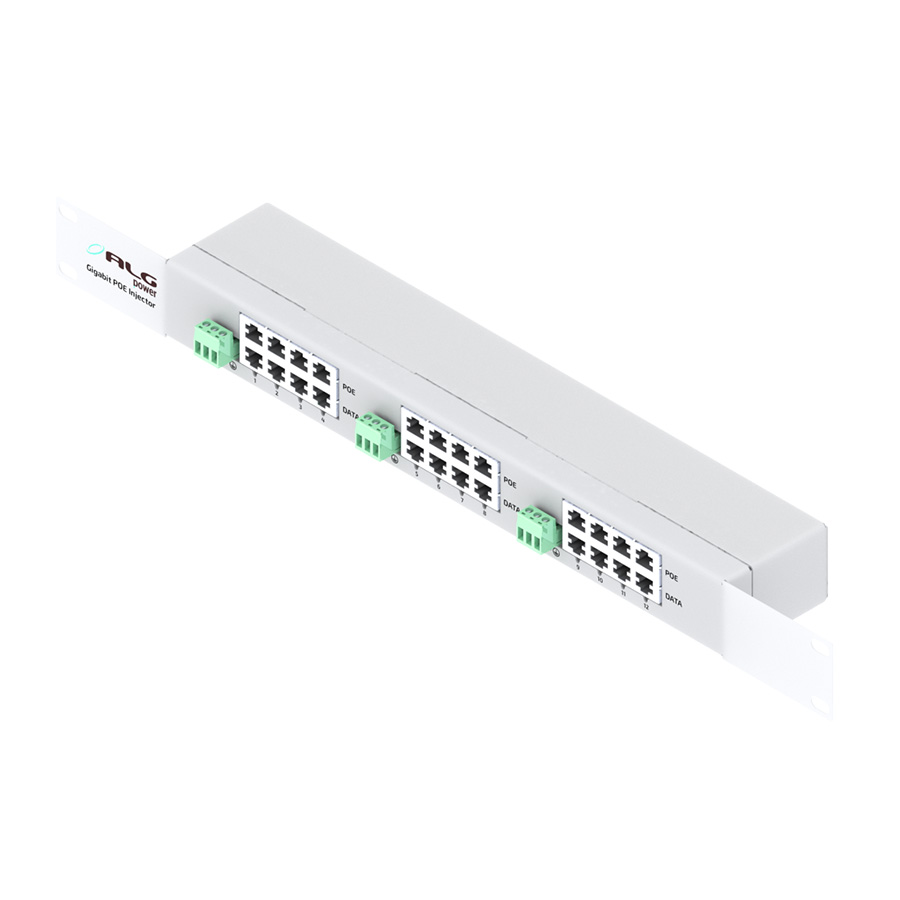

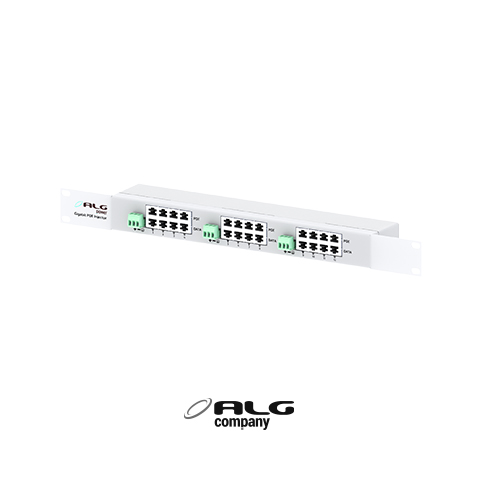

INJETOR PATCH PANEL POE GIGABIT 12 PORTAS 1U FIXAÇÃO P/ RACK

Utilizado para trafegar dados e energia Gigabit em um mesmo cabo Ethernet. Permite ligar até 12 equipamentos que utilizam alimentação padrão PoE, com apenas uma fonte nobreak. Pode ser alimentado com uma tensão nominal de 12 a 58Vdc. Possui conectores RJ45 blindados e sistema de proteção individual por porta com corrente máxima de 1A.

Instalação:
As portas na parte superior são as saídas de energia+dados, em que é conectado o equipamento a ser alimentado. A parte inferior é onde entram os dados em que tipicamente é ligado o switch. A energia é enviada pelos pinos 4, 5 e 7,8.
O esquema de ligação detalhado pode ser visto abaixo:
-Par de dados A nos pinos 1 e 2;
-Par de dados B nos pinos 3 e 6;
-Par de dados C mais Tensão Positiva nos pinos 4 e 5;
-Par de dados D mais Tensão Negativa nos pinos 7 e 8;
